MOVMAX Razor Arm | Chính hãng
Giá bán: 38,900,000 VNĐ
VIDEO mới nhất
Giới thiệu MOVMAX Razor Arm

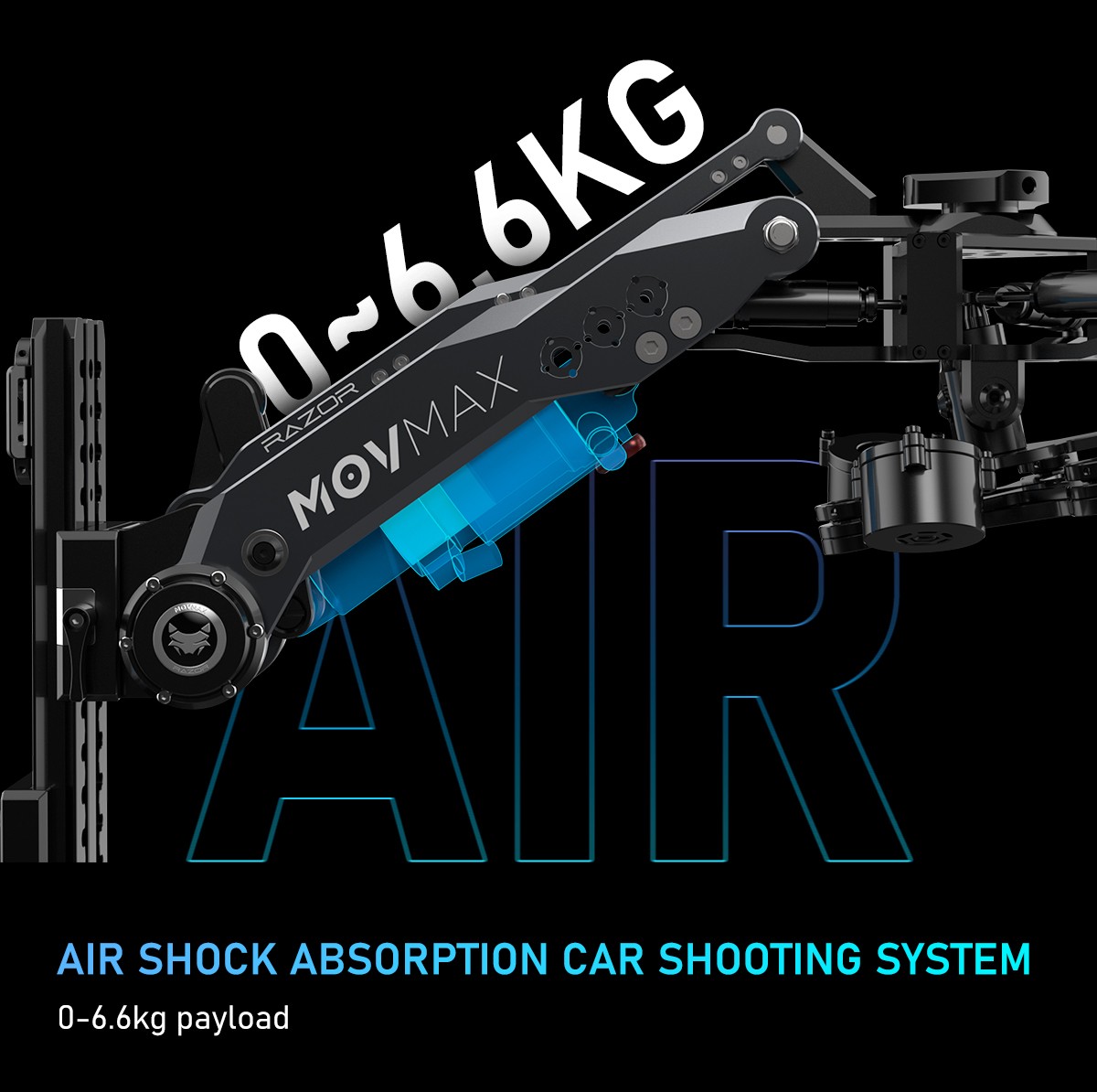

MOVMAX Razor Arm là hệ thống tay đỡ giảm chấn khí dành cho bố trí máy quay trên xe. Hệ thống được lắp với thanh trượt dovetail, các giá hút và bộ Star Vibration Isolator. Hướng dẫn của MOVMAX trình bày cách gắn tay đỡ lên thanh trượt, lắp bộ giảm rung và sắp xếp các thành phần gá cho nhiều vị trí trên xe.
Razor Arm có núm chỉnh tốc độ hồi của bộ giảm chấn cùng khóa air damper với vị trí Open và Lock. Bộ giảm rung sử dụng ba lò xo bản lề để điều chỉnh lực giảm chấn ngang. Hướng dẫn cũng có bảng áp suất theo tải, cách lắp dây an toàn và các ví dụ vị trí gá ở phía trước, bên hông hoặc phía sau xe. Người dùng chuẩn bị cấu hình gá theo bộ máy quay và bộ phận kết nối cần sử dụng.
Tính năng nổi bật
Tay đỡ lắp trên thanh trượt dovetail
Hệ thống Razor Arm dùng thanh trượt dovetail trong quá trình lắp đặt. Hướng dẫn trình bày việc gắn thanh trượt với giá hút, sau đó lắp phần Razor Arm trên thanh trượt. Các tay khóa ở khớp được siết sau khi đặt cụm giá lên vị trí phù hợp trên xe. Người dùng sắp xếp vị trí gá trước khi lắp phần tay đỡ và bộ giảm rung. Cơ cấu thanh trượt là thành phần kết nối của hệ thống, giúp bố trí các phần gá theo trình tự trong hướng dẫn của MOVMAX.
Star Vibration Isolator với ba lò xo bản lề
Star Vibration Isolator được lắp lên đầu Razor Arm. Bộ giảm rung có ba lò xo bản lề để điều chỉnh lực giảm chấn theo phương ngang. Hướng dẫn nêu rằng điều chỉnh chặt hơn làm giảm độ dao động. Người dùng xem cơ cấu này cùng phần giảm chấn khí của tay đỡ để chuẩn bị cấu hình máy quay. Việc điều chỉnh bộ giảm rung và tay đỡ là hai thao tác trong cùng hệ thống; vị trí gá được lựa chọn trước khi kiểm tra các khóa và cách kết nối thiết bị.
Núm chỉnh tốc độ hồi và khóa air damper
Phần giảm chấn Razor Arm có núm điều chỉnh tốc độ hồi. MOVMAX cũng trình bày khóa air damper với các vị trí Open và Lock. Các điều khiển này nằm trên cụm giảm chấn của tay đỡ, được minh họa trong phần hướng dẫn chỉnh trạng thái hệ thống. Người dùng xem núm tốc độ hồi cùng khóa để nhận biết các thao tác cần thực hiện khi chuẩn bị thiết bị. Cơ cấu giảm chấn khí đi cùng bộ Star Vibration Isolator để bố trí các thành phần kiểm soát dao động của hệ thống quay trên xe.
Bảng áp suất tham chiếu theo tải
Hướng dẫn có bảng áp suất tham chiếu: tải 1 kg đi cùng 30 psi, 2 kg với 50 psi, 3 kg với 70 psi, 4 kg với 90 psi, 5 kg với 110 psi, 6 kg với 125 psi và 6.6 kg với 140 psi. Hãng lưu ý điều kiện độ cao và nhiệt độ có ảnh hưởng đến cách điều chỉnh áp suất khí. Người dùng cần xem bảng cùng hướng dẫn lắp và trạng thái bộ giảm chấn khi chuẩn bị cấu hình. Các mức trong bảng phục vụ việc đối chiếu áp suất theo tải.
Cách gá trên xe và kết nối với ống 45 mm

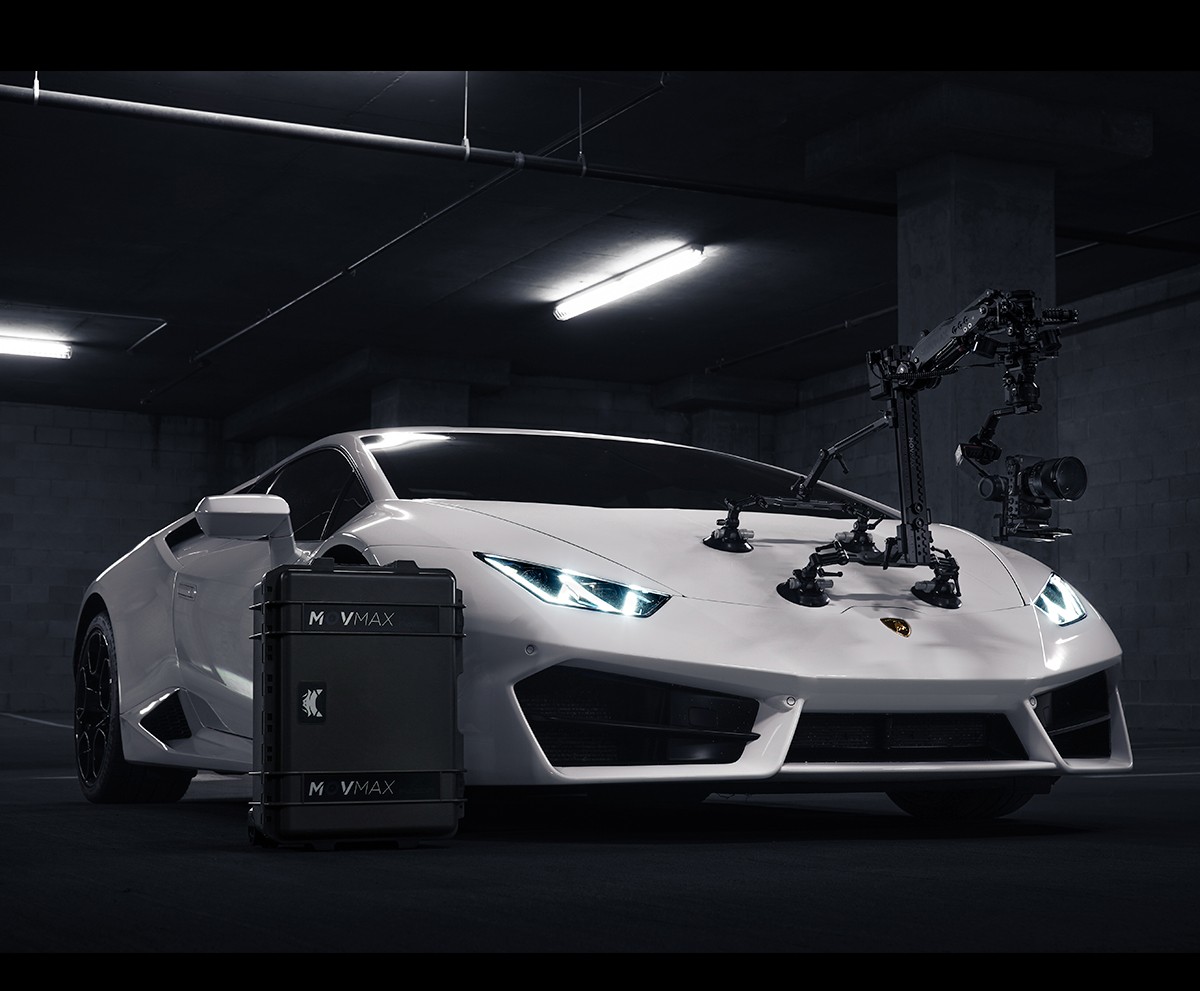

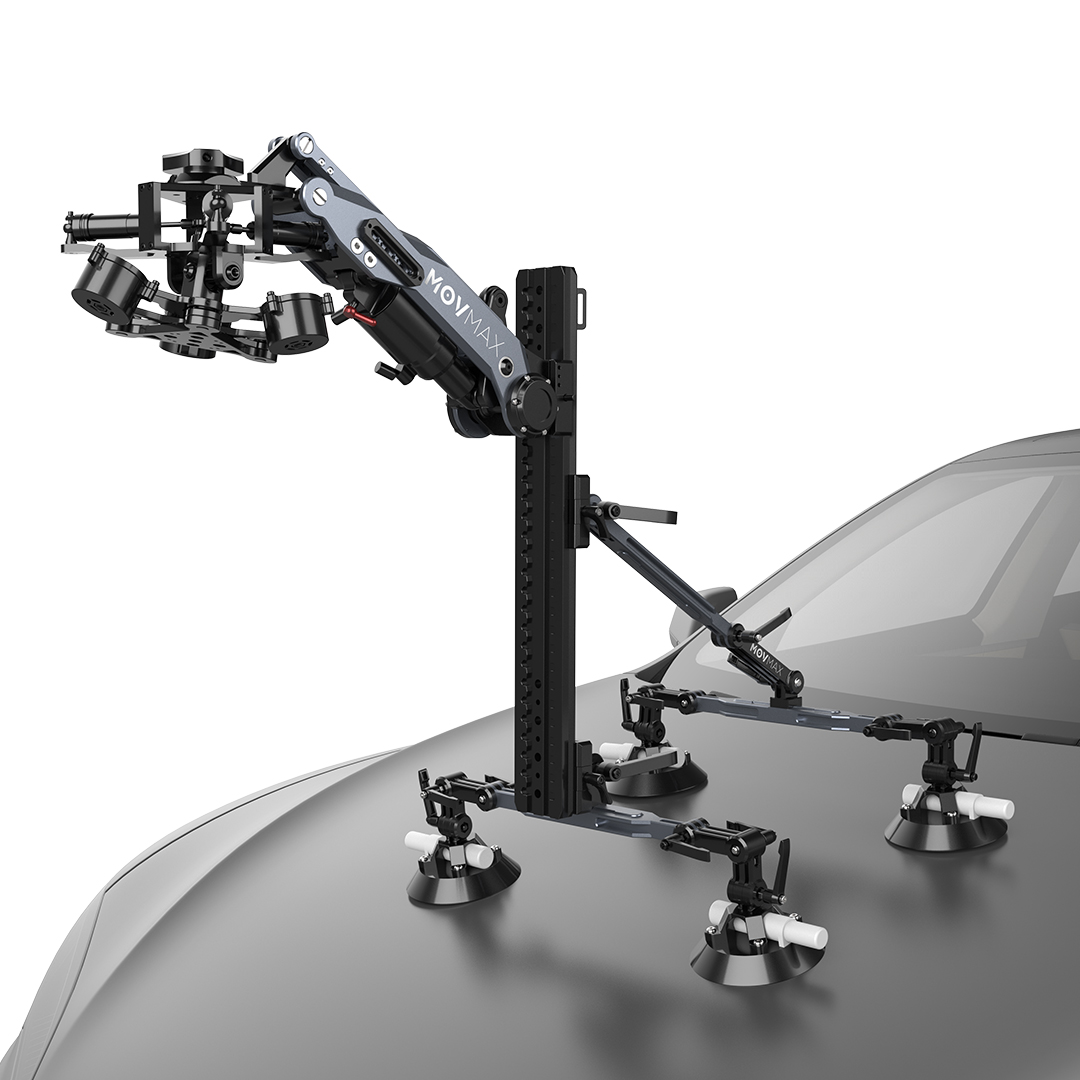

MOVMAX minh họa các vị trí gá thấp phía trước, gá cao hoặc thấp ở cửa bên và gá thấp phía sau xe. Hướng dẫn cũng nêu khả năng kết nối với ống 45 mm bằng Tube Locker A. Những cách bố trí này phục vụ lựa chọn vị trí máy theo cảnh quay và cấu hình gá. Người dùng xem các ví dụ với vị trí thanh trượt, giá hút, bộ giảm rung và thiết bị sẽ lắp. Các thao tác siết khóa ở khớp cùng cách lắp dây an toàn cần thực hiện theo hướng dẫn của hệ thống.
Gá V-mount và dây an toàn
Hướng dẫn trình bày việc lắp V-mount sliding plate lên thanh dovetail, sau đó siết khóa. Giá dây an toàn được gắn trên thanh dovetail bằng vít. Phần hướng dẫn dây trình bày các bước luồn dây vào khóa, kéo để siết và thao tác mở khóa để tháo. Đây là các thành phần cần nhận biết khi chuẩn bị hệ thống Razor Arm. Người dùng sắp xếp phần gá pin và dây cùng vị trí máy quay, sau đó kiểm tra trình tự lắp các bộ phận theo hướng dẫn MOVMAX trước khi vận hành cấu hình quay.
Thông số kỹ thuật MOVMAX Razor Arm
| Thông số | Chi tiết |
|---|---|
| Model | Razor Arm |
| Mã hãng | 81-0038 |
| Loại hệ thống | Air Shock Absorption System |
| Gá phần tay đỡ | Thanh trượt dovetail |
| Bộ giảm rung | Star Vibration Isolator |
| Điều chỉnh ngang bộ giảm rung | 3 lò xo bản lề |
| Điều khiển giảm chấn tay đỡ | Núm chỉnh tốc độ hồi; khóa air damper Open / Lock |
| Kết nối ống được nêu | Ống 45 mm bằng Tube Locker A |
| Gá pin được hướng dẫn | V-mount sliding plate |
| Bảng tải / áp suất tham chiếu | 1 kg / 30 psi; 2 kg / 50 psi; 3 kg / 70 psi; 4 kg / 90 psi; 5 kg / 110 psi; 6 kg / 125 psi; 6.6 kg / 140 psi |
| Vị trí gá minh họa | Phía trước thấp; cửa bên cao hoặc thấp; phía sau thấp |
Câu hỏi thường gặp
Razor Arm được giới thiệu cho cách bố trí nào?
Hệ thống tay đỡ giảm chấn khí dùng để bố trí máy quay trên xe.
Bộ giảm rung ngang được điều chỉnh bằng gì?
Ba lò xo bản lề trên Star Vibration Isolator.
Phần tay đỡ có những điều khiển nào?
Núm chỉnh tốc độ hồi và khóa air damper có vị trí Open / Lock.
Có thể kết nối với ống 45 mm không?
Hướng dẫn nêu kết nối với ống 45 mm bằng Tube Locker A.
Có hướng dẫn lắp dây an toàn không?
Có; gồm cách gắn giá dây trên thanh dovetail và các bước luồn, siết, tháo dây ở khóa.
- MOVMAX Razor Arm là hệ thống tay đỡ giảm chấn khí dùng để bố trí máy quay trên xe theo các vị trí gá.
- Phần tay đỡ lắp trên thanh trượt dovetail, kết hợp Star Vibration Isolator với ba lò xo bản lề chỉnh giảm chấn ngang.
- Có núm chỉnh tốc độ hồi và khóa air damper với vị trí Open / Lock trên phần giảm chấn tay đỡ.
- Hướng dẫn có bảng áp suất theo tải, cách lắp V-mount sliding plate cùng giá và dây an toàn.
- Hỗ trợ kết nối với ống 45 mm bằng Tube Locker A; có ví dụ gá phía trước, bên hông và phía sau xe.
