Canon 70-200mm f/2: Hé Lộ Thiết Kế Ống Kính Zoom Đầy Tham Vọng

Một tài liệu bằng sáng chế quang học vừa được công bố tại Nhật Bản đã hé lộ công thức thiết kế hoàn chỉnh cho mẫu ống kính Canon 70-200mm f/2 dành cho máy ảnh full-frame. Đây là một dải tiêu cự kết hợp khẩu độ lớn đột phá mà Canon chưa từng thương mại hóa trên bất kỳ hệ ngàm nào trong lịch sử.

Đối với cộng đồng nhiếp ảnh gia đang sử dụng hệ thống máy ảnh không gương lật ngàm RF chuyên nghiệp như Canon EOS R6 Mark II cùng các dòng ống kính Canon RF chính hãng, thông tin này cho thấy tham vọng công nghệ to lớn của Canon trong việc định hình lại tiêu chuẩn ống kính zoom tele.

Hồ sơ sáng chế JP 2026-168807 và cấu hình khẩu độ f/2

Đơn đăng ký bằng sáng chế mang mã hiệu JP 2026-168807 được Canon nộp lên cơ quan sáng chế vào ngày 4 tháng 4 năm 2025. Tài liệu này vừa được công bố chính thức tại Nhật Bản vào ngày 16 tháng 10 và được chuyên trang công nghệ Canon Rumors ghi nhận đầu tiên.

Bản hồ sơ bao gồm 11 ví dụ thiết kế quang học cụ thể. Trong đó có tới 8 ví dụ mô tả các ống kính zoom mang khẩu độ mở cực lớn f/1.46 (bao gồm hai mẫu dải 51-83mm, một mẫu 44-83mm, hai mẫu 36-83mm và ba mẫu 36-48mm).

Ba ví dụ còn lại đại diện cho phân khúc zoom tele bao phủ dải tiêu cự khoảng 72-194mm. Cụ thể, Ví dụ 9 đạt khẩu độ f/2.06, Ví dụ 10 đạt khẩu độ f/2.5 và Ví dụ 11 đạt khẩu độ f/2.3.

Điểm sáng giá nhất nằm ở Ví dụ 9, khi công thức quang học cho phép duy trì khẩu độ f/2.06 xuyên suốt từ tiêu cự 71.65mm đến 194mm trên cảm biến full-frame. Đây là mức khẩu độ danh định f/2 cực kỳ hiếm thấy trên các ống kính zoom tele.

Cấu trúc 23 thấu kính và cơ chế zoom nội bộ

Để đạt được khẩu độ f/2.06 tại tiêu cự 194mm, hệ thống quang học bắt buộc phải có kích thước đồng tử lối vào (entrance pupil) rộng khoảng 94mm. Tài liệu sáng chế nêu rõ đường kính thông quang của thấu kính phía trước đạt tới 94.17mm.

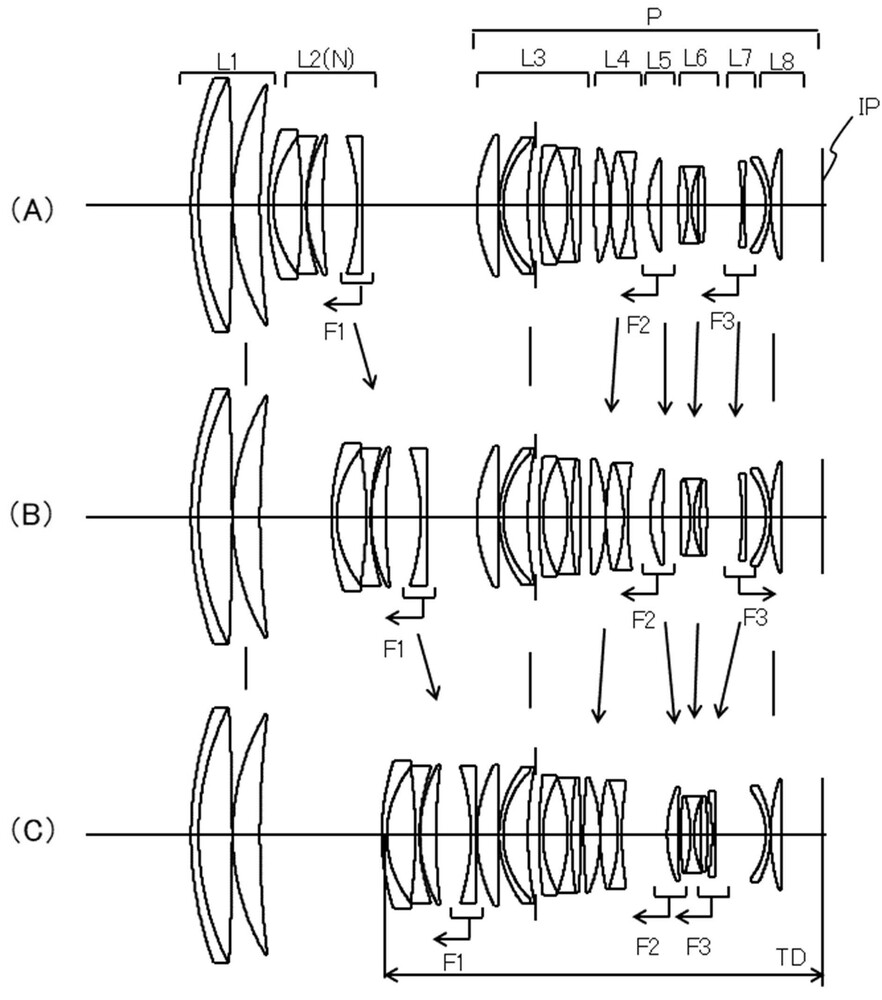

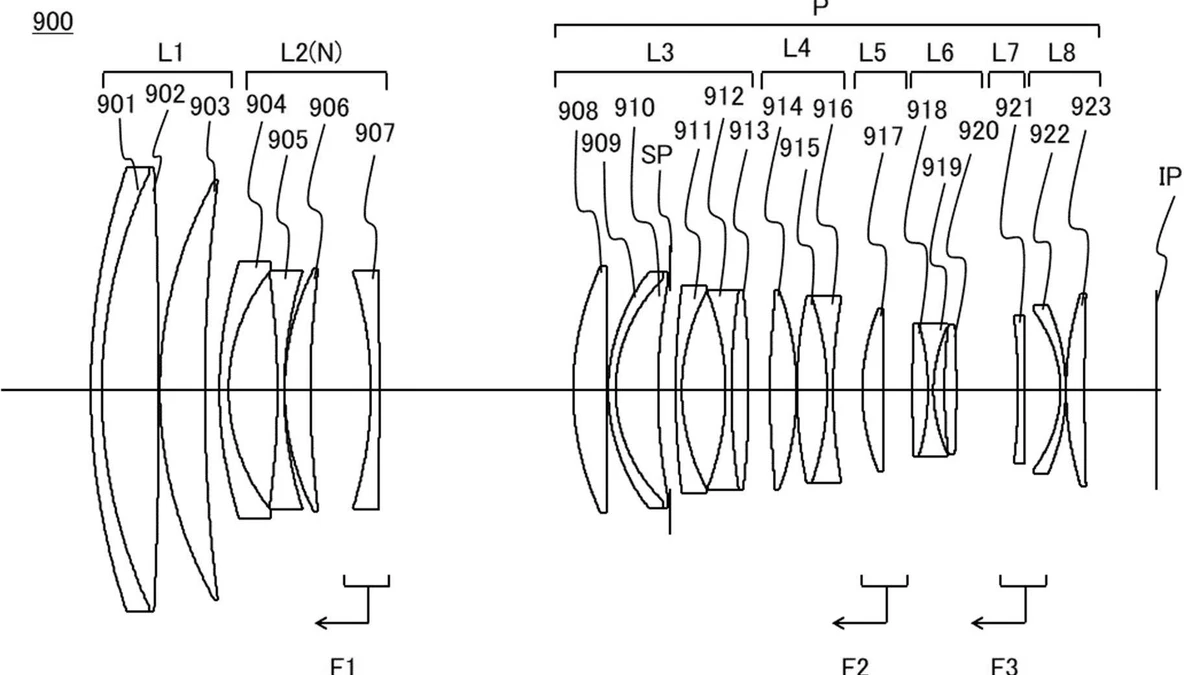

Bản thiết kế tại Ví dụ 9 được tạo thành từ 23 thấu kính chia làm 8 nhóm, tích hợp 6 bề mặt thấu kính phi cầu. Khoảng cách đo từ thấu kính đầu tiên đến bề mặt cảm biến luôn cố định ở mức 240.16mm tại mọi vị trí tiêu cự khi vận hành.

Điều này cho thấy ống kính được thiết kế để vận hành theo cơ chế zoom nội bộ hoàn toàn. Nhóm thấu kính thứ nhất, nhóm thứ ba chứa cụm lá khẩu và nhóm cuối cùng đứng yên cố định, trong khi 5 nhóm thấu kính còn lại di chuyển linh hoạt bên trong thân vỏ.

Do ngàm Canon RF được bố trí cách mặt phẳng cảm biến khoảng 20mm, chiều dài thân ống kính hoàn thiện theo thiết kế này sẽ vươn dài ít nhất 220mm tính từ ngàm máy ảnh.

Hệ thống lấy nét ba nhóm thấu kính bù trừ cầu sai

Mục tiêu trọng tâm được Canon nêu rõ trong hồ sơ là tạo ra một ống kính zoom có kích thước nhỏ gọn nhất nhưng vẫn duy trì hiệu suất quang học đỉnh cao. Tất cả các ví dụ đều thực hiện việc zoom bằng cách di chuyển nhóm thấu kính phân kỳ ở phía trước.

Đặc biệt, hệ thống lấy nét được vận hành bởi ít nhất ba nhóm thấu kính độc lập. Tại Ví dụ 9, việc lấy nét được đảm nhiệm bởi ba thấu kính đơn lẻ gồm một thấu kính phân kỳ, một thấu kính hội tụ và một thấu kính phân kỳ mang ký hiệu F3.

Cả ba thấu kính này sẽ cùng di chuyển về phía trước khi người dùng lấy nét ở khoảng cách gần. Thấu kính hội tụ phía trước giúp bẻ cong luồng ánh sáng đi vào, từ đó giữ cho toàn bộ cấu trúc thân ống kính được thu gọn tối đa.

Đồng thời, sự dịch chuyển của thấu kính phân kỳ yếu F3 có vai trò then chốt trong việc ngăn chặn hiện tượng trôi lệch cầu sai khi thay đổi cự ly lấy nét. Ở Ví dụ 11, hai thấu kính cuối cùng còn tạo thành nhóm lấy nét thứ tư dịch chuyển về phía sau khi chụp cận cảnh.

Quy định về tỷ lệ độ dày thấu kính trong hồ sơ

Ngoài cấu trúc sắp xếp các nhóm chuyển động, hồ sơ sáng chế còn đưa ra giới hạn khắt khe về tỷ lệ vật liệu quang học. Tổng độ dày của tất cả 23 thấu kính cộng lại phải nằm trong khoảng từ 40% đến 80% khoảng cách từ thấu kính trước tới cảm biến.

Quy chuẩn này giúp đảm bảo sự cân bằng giữa lượng thủy tinh bên trong ống kính và các khoang không gian cần thiết cho chuyển động cơ học. Nhờ đó, ống kính đạt độ bền bỉ khi hoạt động với cường độ cao mà không làm gia tăng kích thước vật lý ngoài ý muốn.

So sánh với Canon RF 70-200mm f/2.8L Z và các ống kính f/2 kinh điển

Để đánh giá kích thước của thiết kế mới, chúng ta có thể đặt cạnh chiếc ống kính zoom tele chuyên nghiệp thế hệ mới Canon RF 70-200mm f/2.8L IS USM Z. Mẫu ống kính zoom nội bộ này có chiều dài thân ống là 199mm và trọng lượng 1.115g.

Thiết kế 70-200mm f/2 trong bằng sáng chế có chiều dài thân ống ít nhất 220mm, dài hơn một chút so với bản f/2.8. Tuy nhiên, đường kính thấu kính phía trước sẽ lớn hơn đáng kể nhằm đáp ứng kích thước đồng tử 94.17mm.

Lần gần nhất Canon trang bị khẩu độ f/2 ở tiêu cự 200mm là chiếc ống kính một tiêu cự Canon EF 200mm f/2L IS USM ra mắt vào năm 2008, sở hữu trọng lượng lên tới 2.520g.

Ở dải tiêu cự tiêu chuẩn, Canon từng khẳng định vị thế tiên phong với mẫu ống kính zoom f/2 full-frame đầu tiên là Canon RF 28-70mm f/2L USM ra mắt năm 2018 với trọng lượng 1.430g.

Bảng thông số kỹ thuật chi tiết theo Ví dụ 9

Dưới đây là bảng tổng hợp các thông số quang học cốt lõi của thiết kế Ví dụ 9 được ghi nhận từ tài liệu đăng ký sáng chế:

Khả năng thương mại hóa và mức giá ước tính

Canon thường công bố số lượng bằng sáng chế quang học lớn hơn rất nhiều so với số lượng sản phẩm thực tế được thương mại hóa đến tay người dùng.

Đơn đăng ký bằng sáng chế này không đồng nghĩa với việc ống kính Canon 70-200mm f/2 chắc chắn sẽ được xuất xưởng thương mại trong tương lai gần.

Theo phân tích từ chuyên trang Canon Rumors, khả năng mẫu ống kính này được sản xuất đại trà là rất nhỏ. Nếu được hiện thực hóa, mức giá bán ước tính có thể từ 6.000 USD đến 8.000 USD tại thị trường quốc tế.

Video thực tế cơ chế zoom nội bộ trên RF 70-200mm f/2.8L IS USM Z

Để hiểu rõ hơn về phong cách thiết kế zoom nội bộ chuyên nghiệp của Canon trên hệ ngàm RF, mời bạn đọc tham khảo đoạn video giới thiệu chính thức từ Canon USA:
