Thiết kế chuyển tiêu cự gắn ngoài đột phá từ bằng sáng chế của Canon

Canon vẫn miệt mài nghiên cứu những thiết kế ống kính cỡ lớn và lần này lại hé lộ một thông tin rất thú vị qua bằng sáng chế.

Thông tin này không tập trung vào việc giới thiệu một chiếc ống kính cụ thể, mà nó cho thấy tầm quan trọng của một ý tưởng về bộ chuyển tiêu cự gắn ngoài. Đây là điều khiến cộng đồng nhiếp ảnh chúng ta đặc biệt chú ý.

Tầm quan trọng trong vị trí lắp đặt

Bằng sáng chế này chỉ ra rằng việc bố trí bộ chuyển tiêu cự, dù là tích hợp hay loại "drop-in" (gắn ngoài), đều có tác động nhất định đến kích thước tổng thể của ống kính.

Điều này thực sự khiến người xem phải suy nghĩ lại. Chúng ta vốn quen với xu hướng các nhà sản xuất liên tục làm cho ống kính ngày càng nhỏ gọn và nhẹ hơn, nên việc nghiên cứu về mặt tối ưu hóa không gian là rất đáng ghi nhận.

Minh họa bằng thiết kế quang học

Về phần thiết kế quang học được mô tả trong sáng chế này, Canon đã lấy một chiếc ống kính cơ sở có tiêu cự từ 100-300mm và khẩu độ f/2.8 để minh hoạ.

Họ cho thấy rõ không gian trống dành cho việc "nhét" vào đó bộ chuyển tiêu cự với hệ số nhân là 1.4x, một giải pháp linh hoạt có thể hiểu theo cả nghĩa gắn ngoài lẫn tích hợp sẵn.

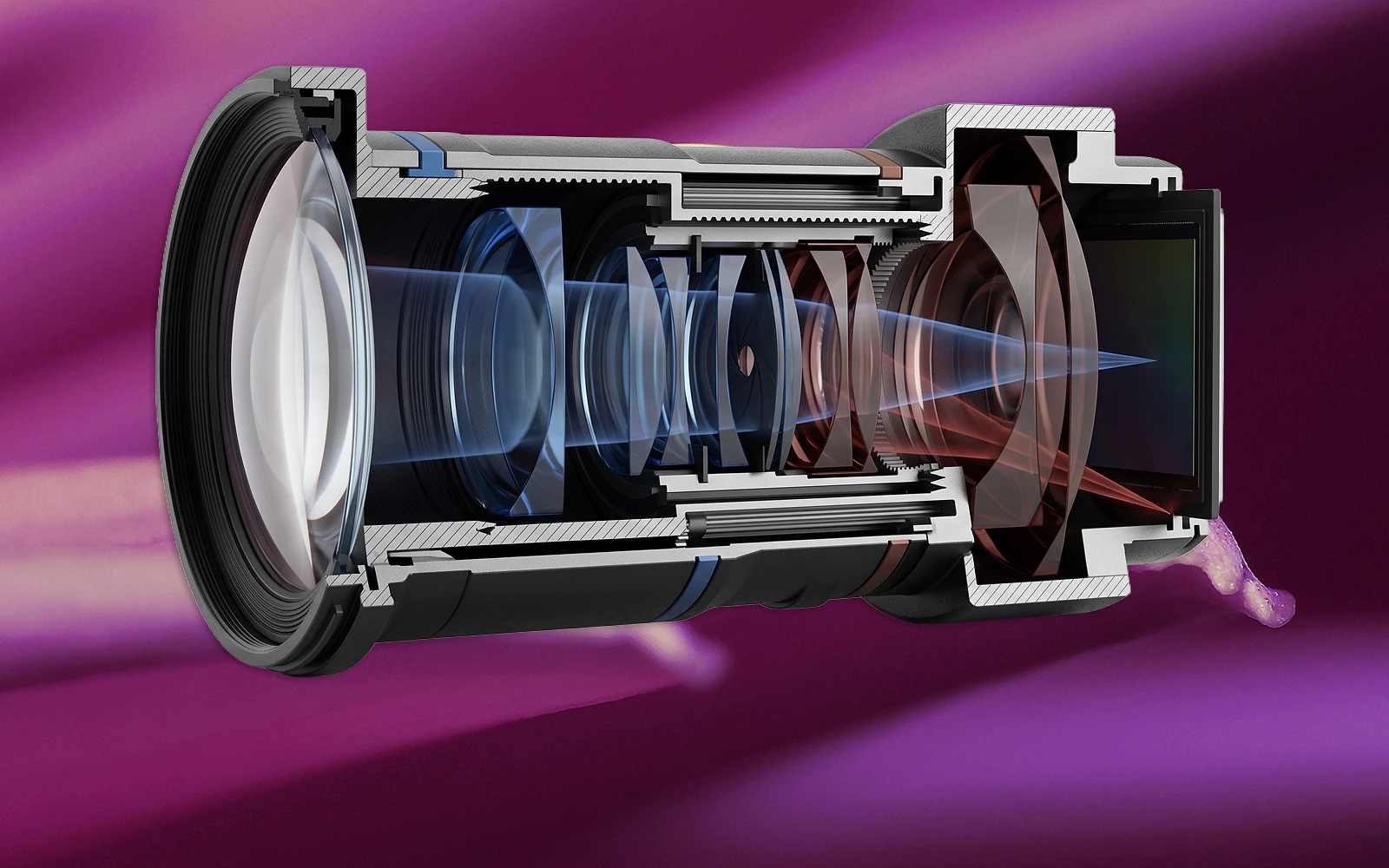

Một thiết kế mới có thể được gắn vào khoảng trống của một ống kính tele zoom.

Tác giả bài đánh giá cho thấy hai dải vật lý cùng độ dài với phần đầu góc rộng của cùng một ống kính. Phần trên là thân ống kính cơ bản, để lại một khe hở không khí ở giữa nhóm thấu kính âm thứ tư và nhóm dương thứ năm.

Phần dưới mô tả việc sử dụng một bộ mở rộng có hệ số -1.4x lấp đầy khoảng trống đó, giúp tổng chiều dài vẫn giữ nguyên ở mức nhất định.

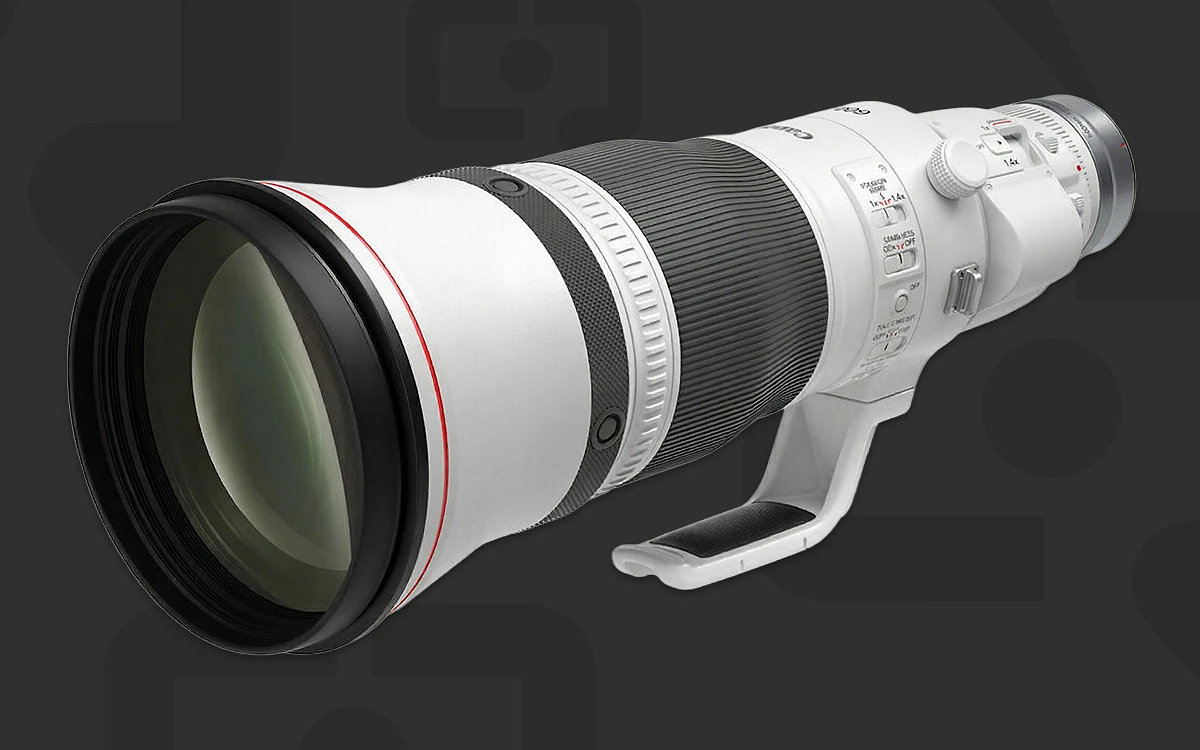

Thiết kế ống kính zoom siêu tele với bộ chuyển tiêu cự gắn ngoài

Các ví dụ được công bố đều là những loại ống kính zoom tele full-frame khẩu độ cố định (chiều cao ảnh 21.64mm), có nhóm quang trước cố định và một khe trống phía sau nhóm âm cuối cùng.

Các Ví dụ 1 đến 3 chính là các thân ống kính cơ bản, còn các Ví dụ 4 đến 6 là những loại ống kính tương tự nhưng đã được lắp thêm bộ chuyển tiêu cự với mức phóng đại −1.4× vào khe trống đó. Việc này giúp kéo dài dải tiêu cự và làm giảm khẩu độ một stop mà không thay đổi chiều dài tổng thể của thân máy.

Phân tích cấu trúc kỹ thuật

Trong các thiết kế cơ bản, nhóm L2 sẽ di chuyển để thực hiện việc zoom, trong khi một cung nhỏ ở L4 giúp giữ tiêu điểm ổn định xuyên suốt dải zoom. Khe trống giữa L4 và L5 chính là vị trí dành cho bộ mở rộng.

Khi lắp thêm bộ mở rộng vào (như các ví dụ 4-6), toàn bộ hệ thống sẽ đạt được khả năng vươn xa hơn, nhưng điều đáng chú ý là chiều dài tổng thể của ống kính vẫn giữ nguyên nhờ việc thay thế không khí bằng khối thủy tinh từ bộ chuyển tiêu cự.

Ý nghĩa thực tiễn của cơ chế gắn ngoài

Nếu chỉ xem xét phần có thể lắp vào (drop-in) theo bản quyền, người ta thấy đây là một giải pháp tiềm năng để giữ mức giá hợp lý cho những ống kính zoom siêu tele dài. Nếu hãng sản xuất ra dòng 300–600mm chẳng hạn, họ có thể cung cấp kiểu bộ chuyển tiêu cự mới này cho những ai cần tầm xa hơn mà không muốn thay đổi cảm giác cầm nắm của chiếc ống kính hay tiết kiệm chi phí nếu người dùng chưa quan tâm đến loại converter tích hợp sẵn.

Canon cũng hoàn toàn có khả năng bán ra một dòng teleconverter mới theo mức giá thương hiệu. Việc đặt bộ chuyển tiêu cự này về phía sau thân máy là để tận dụng lợi thế của đường đi ánh sáng bị thu hẹp trước khi chạm tới cảm biến; vì chùm sáng nhỏ hơn ở khu vực đó, nên bản thân thấu kính của converter cũng có thể được thiết kế gọn gàng hơn so với việc đặt nó ở vị trí xa hơn trong cấu trúc.

Suy ngẫm về trải nghiệm người dùng

Người ta cần suy nghĩ thêm xem một bộ chuyển tiêu cự gắn ngoài thực sự mang lại ý nghĩa gì và sẽ cải thiện cuộc sống của dân nhiếp ảnh gia như thế nào, so với việc chỉ đơn thuần tích hợp nó ngay từ đầu. Đây quả là một hướng nghiên cứu phát triển rất thú vị.
