Khám phá Sigma BF: Teardown chi tiết máy ảnh tối giản từ nhôm

Chào các tín đồ nhiếp ảnh và công nghệ! Chắc hẳn nhiều anh em đã nghe đến cái tên Sigma BF – một chiếc máy ảnh mirrorless cực kỳ độc đáo với thiết kế tối giản đến khó tin. Chiếc máy ảnh Fujifilm X100VI cũng nổi tiếng với triết lý tương tự. Mới đây, Kolari Vision, nổi tiếng với dịch vụ chuyển đổi hồng ngoại và các phụ kiện quang học, đã tung ra một bài teardown (mổ xẻ) chi tiết về chiếc máy này, cho chúng ta cái nhìn hiếm hoi về những gì ẩn giấu bên trong.

Với góc nhìn của một chuyên gia về hiệu suất quang học và thiết kế hệ thống, Kolari Vision không chỉ đơn thuần là tò mò về phần cứng. Họ tập trung vào cách Sigma đã tối ưu hóa mọi thứ để tạo ra một “kiệt tác” siêu tối giản này. Ngay cả các sản phẩm tương thích của Kolari như hệ thống Magnetic Clip-in Filter dành cho các máy ảnh Sigma fp, fp L và BF cũng được đề cập, cho thấy sự quan tâm sâu sắc đến hệ sinh thái của ống kính Sigma.

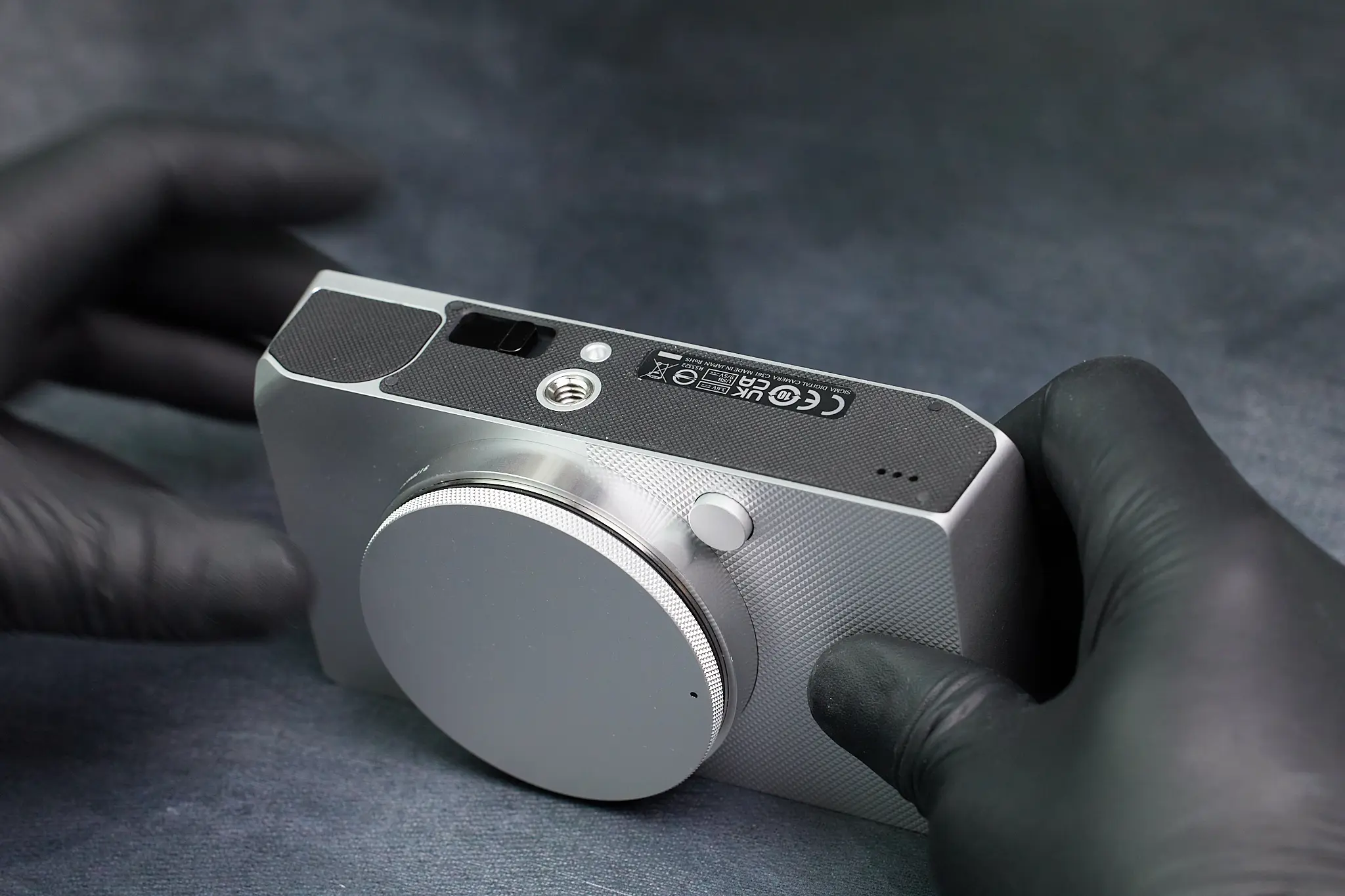

Cận cảnh Sigma BF trước khi được Kolari Vision "mổ xẻ" để khám phá cấu trúc bên trong.

Khám phá bên trong Sigma BF: Kiệt tác tối giản và tinh tế

Sigma BF là một kiệt tác kỹ thuật với thiết kế tối giản cực độ và cấu trúc bên trong được tích hợp chặt chẽ, được gia công từ một khối nhôm duy nhất. Chỉ có khoảng chín chiếc máy được sản xuất mỗi ngày, mỗi chiếc mất đến bảy giờ chỉ riêng cho công đoạn phay khối nhôm, cho thấy sự tỉ mỉ và độc đáo trong quá trình chế tạo.

Vượt xa những chiếc máy ảnh mirrorless thông thường, như Sony Alpha A7C Mark II, Sigma BF gây ấn tượng mạnh bởi sự kết hợp giữa kỹ thuật tiên tiến và một triết lý thiết kế không khoan nhượng. Nó thể hiện cam kết của Sigma trong việc tạo ra một công cụ nhiếp ảnh thuần túy, loại bỏ mọi yếu tố thừa thãi để tập trung vào trải nghiệm cốt lõi.

Thiết kế tối giản đến mức giấu kín mọi điểm truy cập

Sigma BF nổi bật ngay lập tức với vẻ ngoài cực kỳ tinh gọn, không có bất kỳ ốc vít hay tấm đáy truyền thống nào hiển thị. Điểm truy cập đầu tiên được giấu kỹ dưới lớp báng cầm cao su ở đáy máy, nơi ẩn chứa các chốt chính giữ thân máy lại với nhau, đòi hỏi một chút “thám tử” để tìm ra.

Từ đó, một cấu trúc nhiều lớp dần hiện ra, với một vỏ nhựa bên trên cụm linh kiện bên trong, đóng vai trò như lớp bảo vệ ban đầu cho các thành phần được sắp xếp dày đặc của máy ảnh. Đây là một minh chứng cho triết lý thiết kế độc đáo của Sigma, nơi tính thẩm mỹ và sự tối giản được đặt lên hàng đầu.

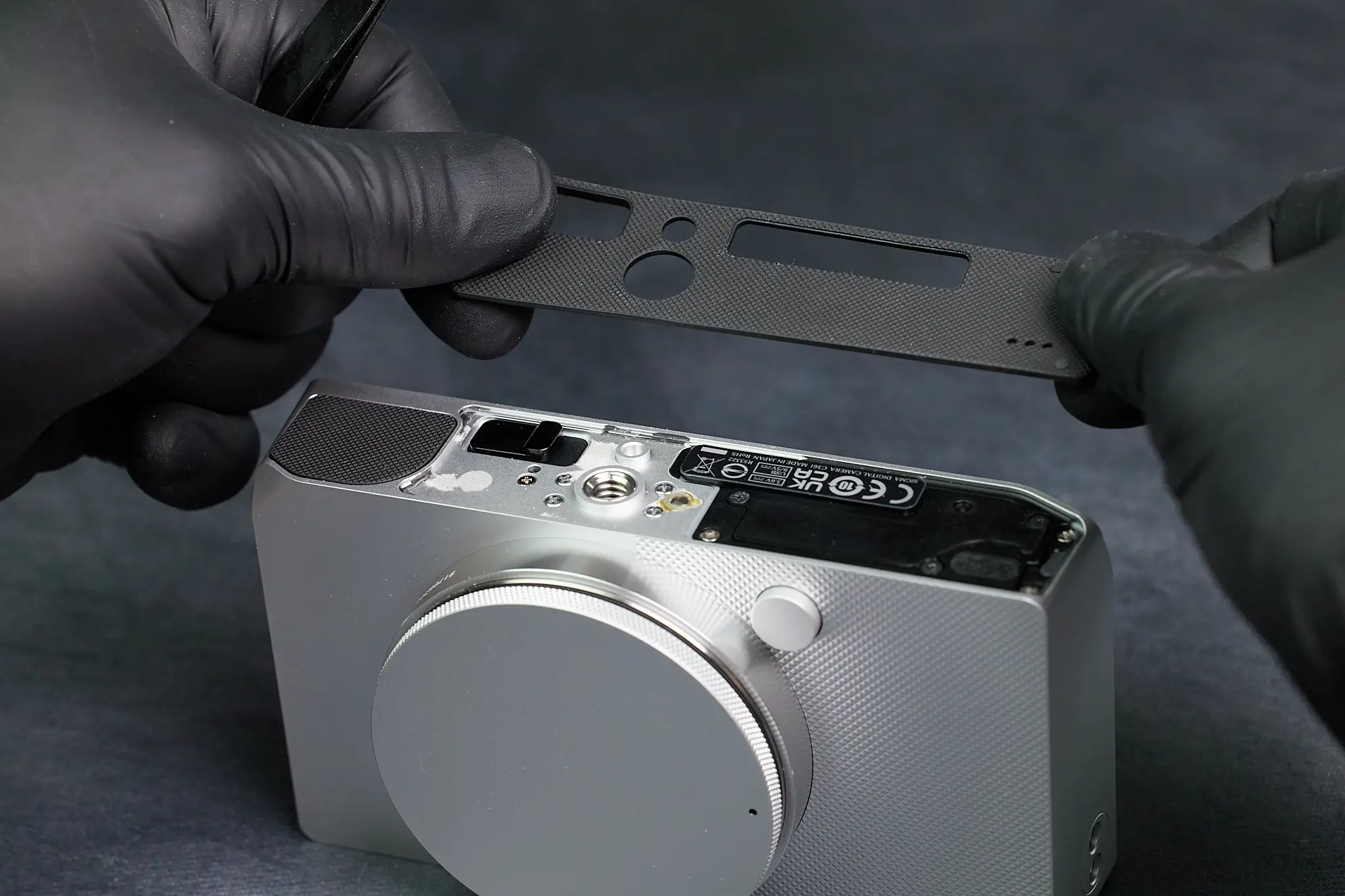

Điểm truy cập đầu tiên được giấu kỹ dưới lớp báng cầm cao su, hé lộ cấu trúc nhiều lớp bên trong.

Cấu trúc bên trong nhiều lớp và linh kiện xếp chồng chặt chẽ

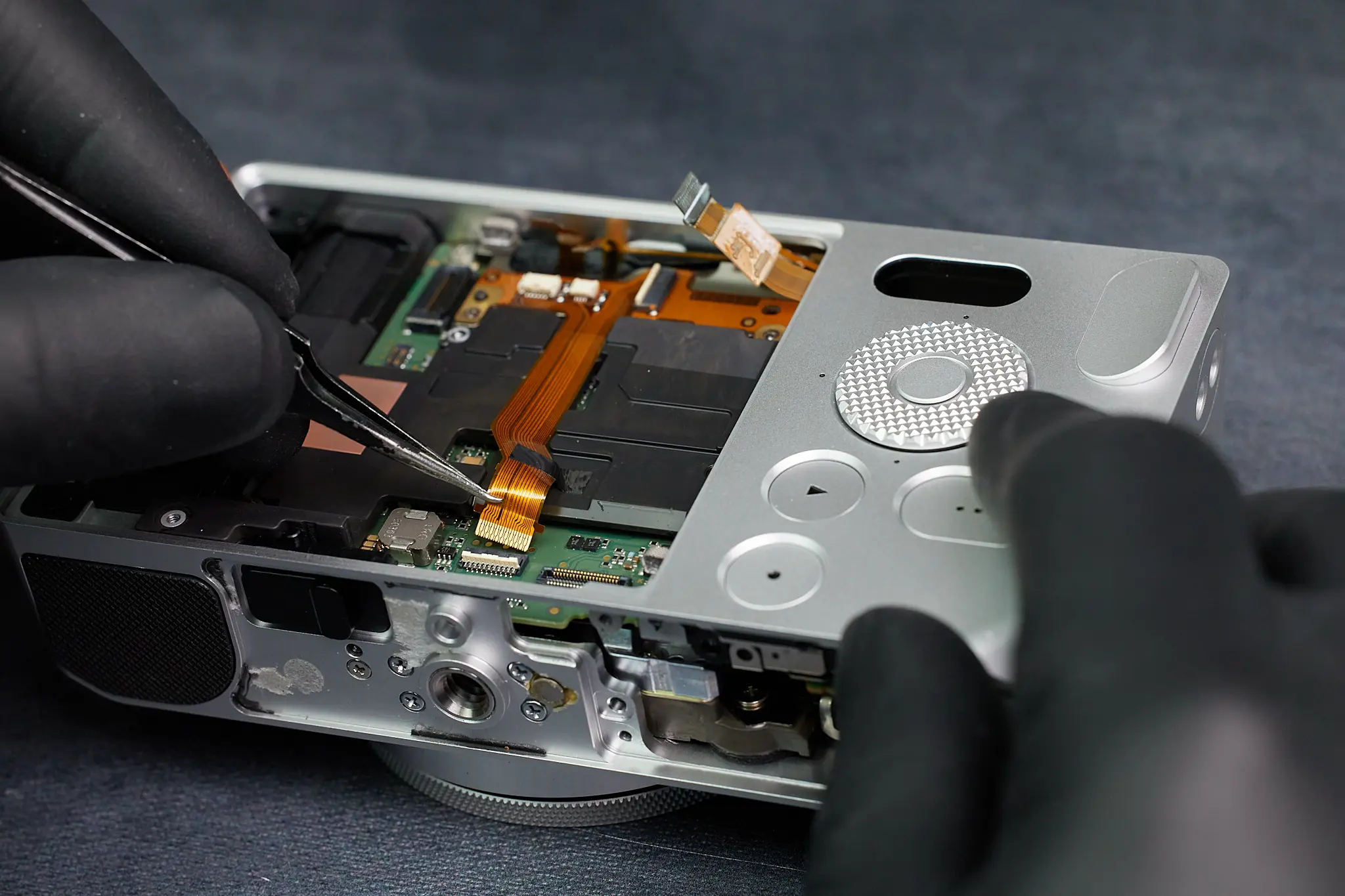

Khi đã vào được bên trong, bài teardown của Kolari cho thấy Sigma BF sử dụng một bố cục bên trong với nhiều lớp phức tạp. Nhiều bo mạch in (PCB) nhỏ, các giá đỡ kim loại và cáp ribbon phải được tháo cẩn thận theo trình tự trước khi tiếp cận được bo mạch logic chính.

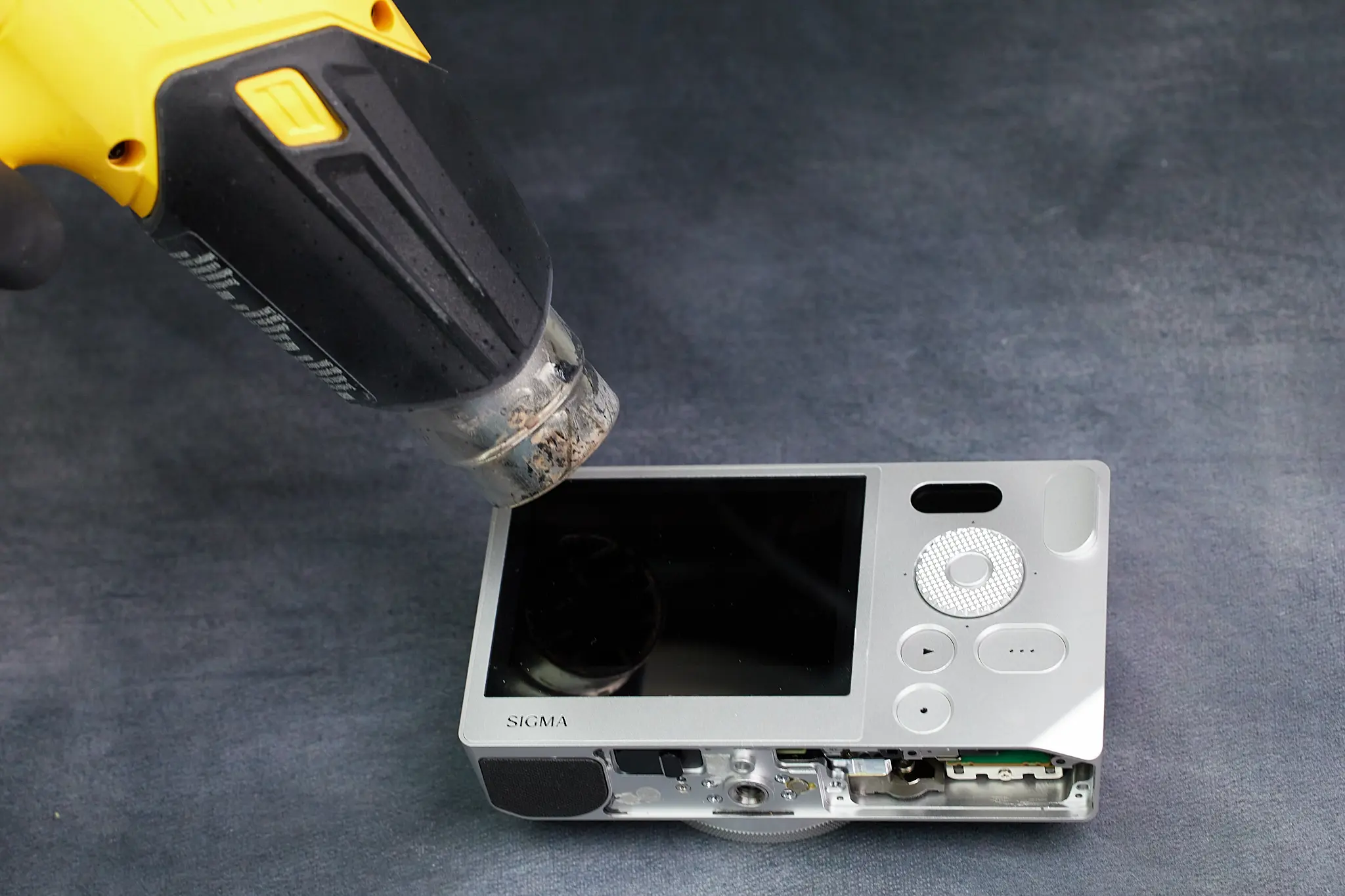

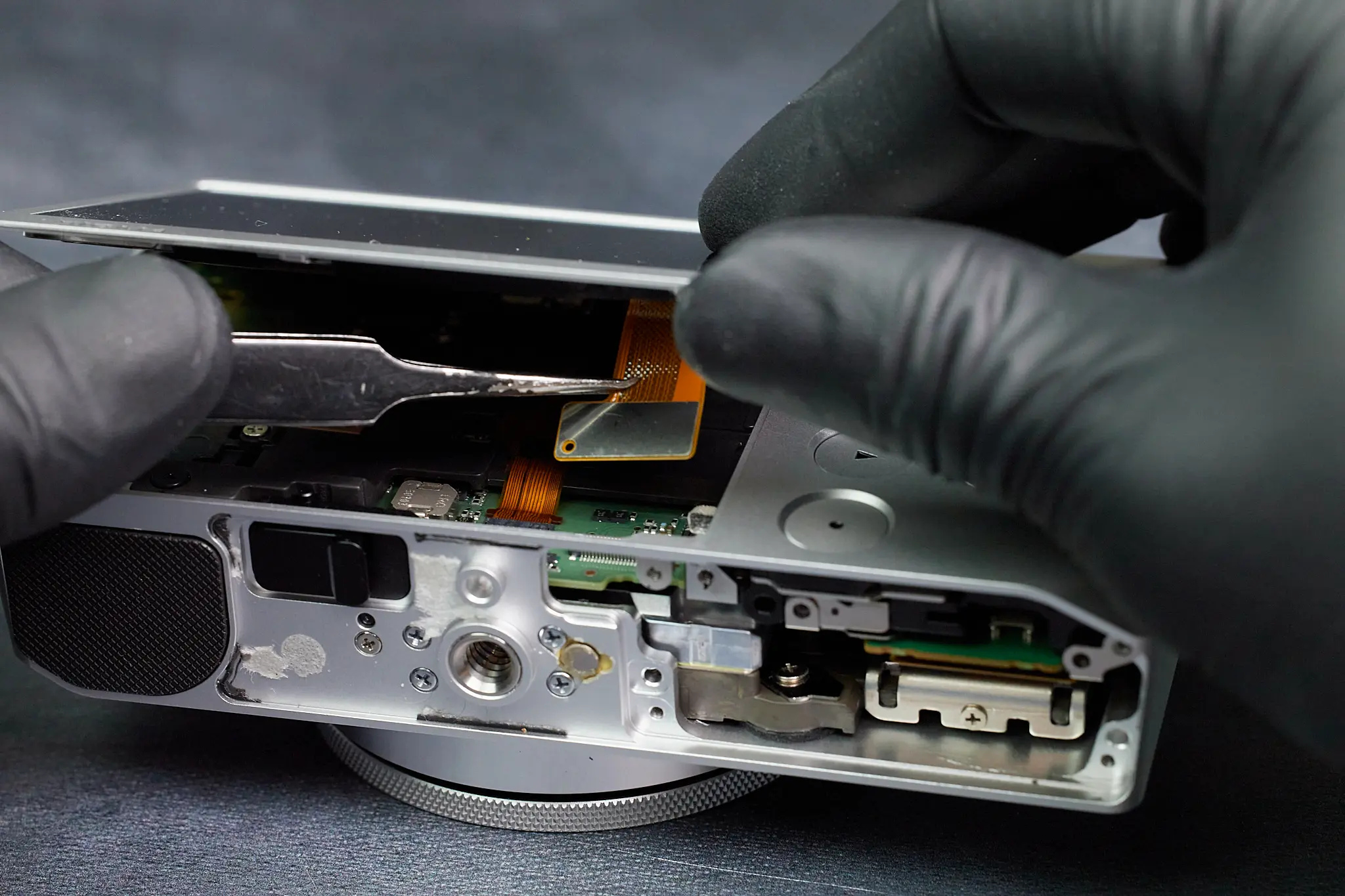

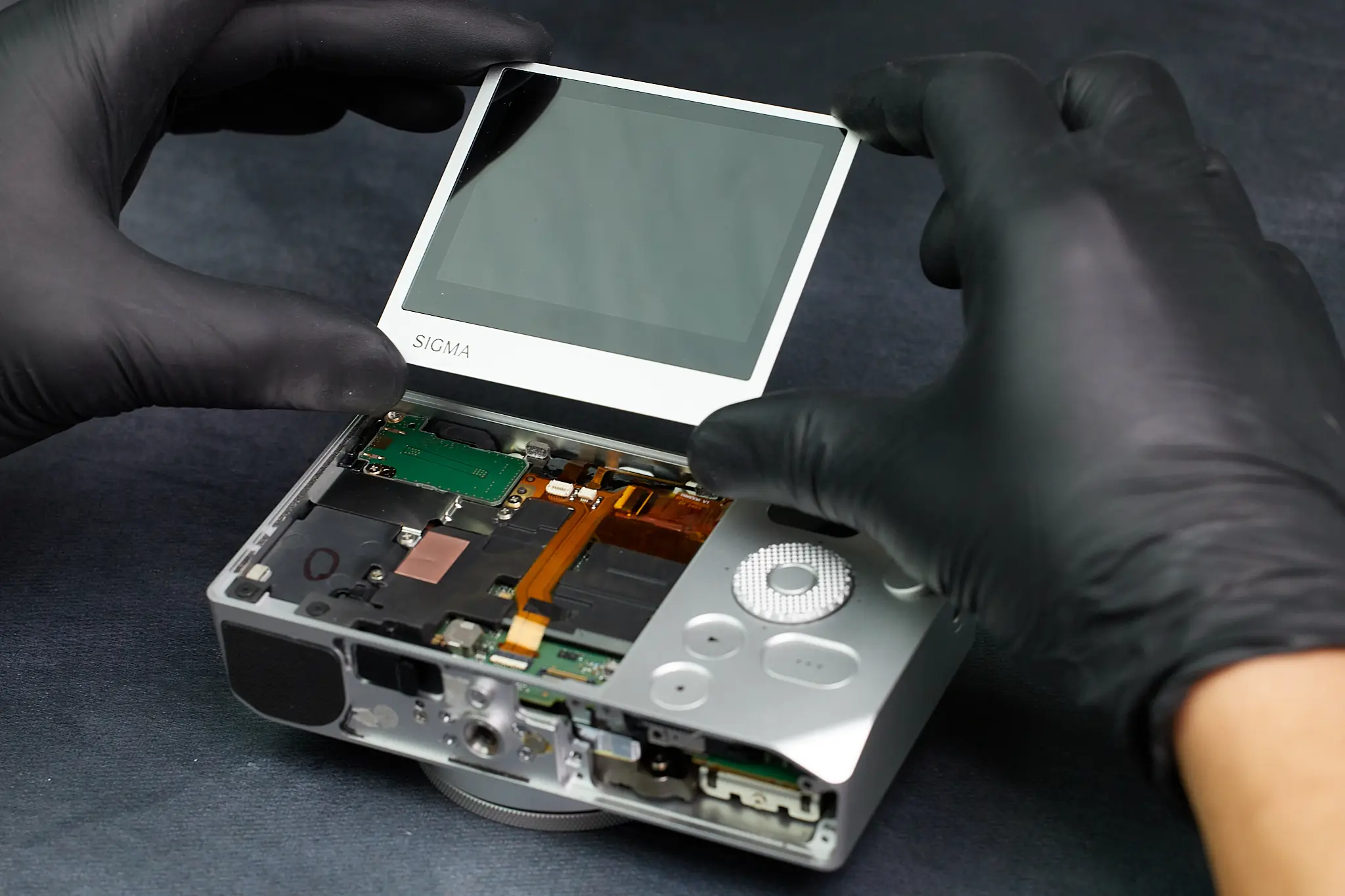

Màn hình LCD cũng có thể tháo rời, nhưng cần dùng nhiệt độ kiểm soát để làm mềm lớp keo dán trước khi có thể tách ra an toàn khỏi body máy. Nó kết nối thông qua một cáp ribbon duy nhất, nhấn mạnh thiết kế bên trong được tích hợp cao của máy ảnh.

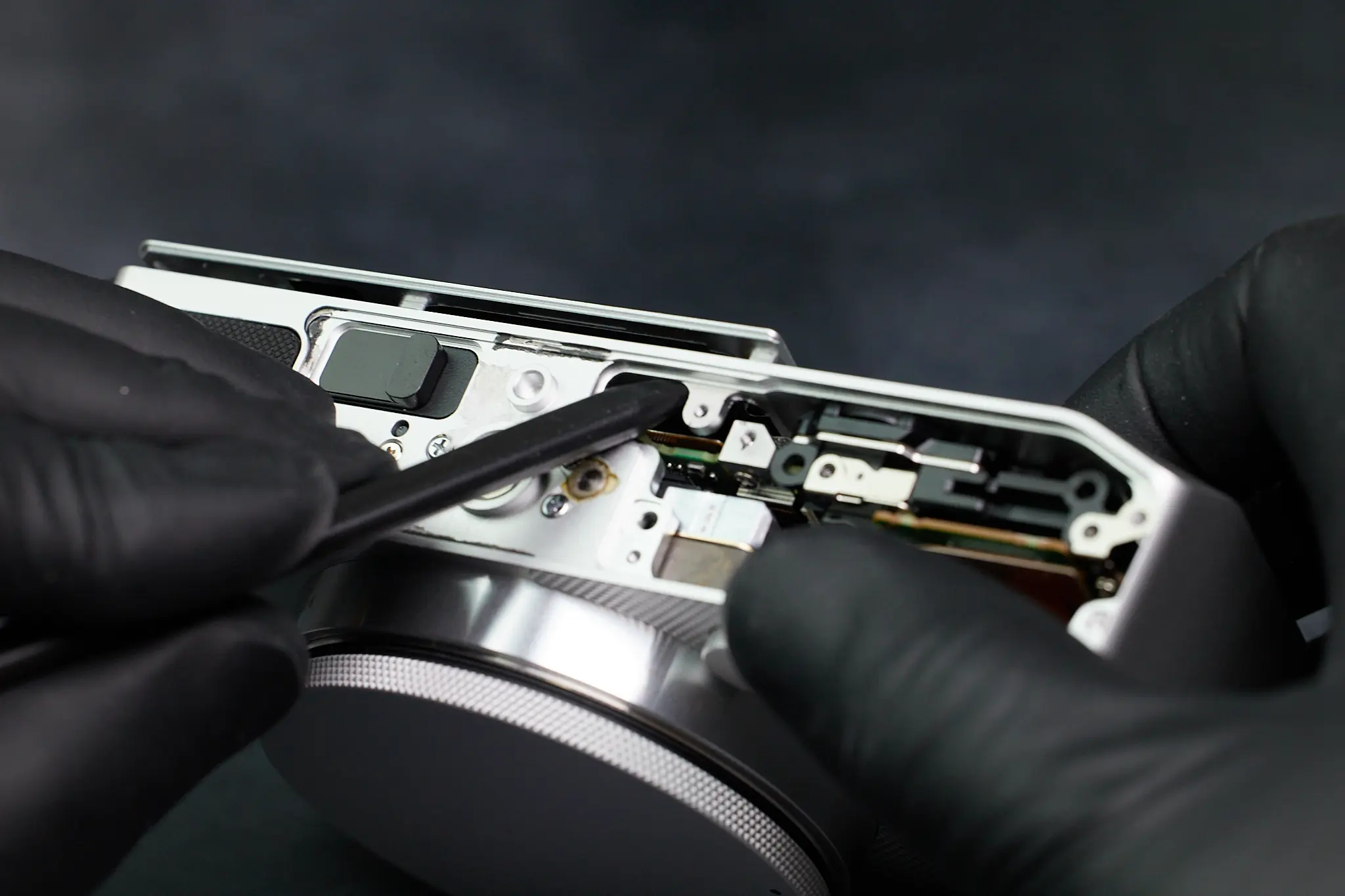

Khi quá trình tháo lắp tiếp tục, các cáp ribbon và ốc vít cấu trúc bổ sung tiết lộ cách mỗi linh kiện được sắp xếp chặt chẽ vào khung nhôm của máy ảnh. Kolari lưu ý rằng ngay cả sau khi tháo nhiều chốt vít có thể nhìn thấy, các điểm gắn ẩn sâu hơn vẫn ngăn cản việc tiếp cận ngay lập tức bo mạch chính.

Những điểm nổi bật về cấu trúc bên trong của Sigma BF:

• Thiết kế đa lớp: Bao gồm nhiều bo mạch in (PCB) nhỏ, giá đỡ kim loại và cáp ribbon xếp chồng lên nhau.
• Phương pháp tháo lắp đặc biệt: Yêu cầu tháo dỡ cẩn thận theo trình tự, đôi khi cần nhiệt độ để tách các bộ phận.
• Tích hợp chặt chẽ: Các linh kiện được sắp xếp tối ưu vào khung nhôm, tận dụng mọi không gian.
• Điểm gắn ẩn: Một số chốt và ốc vít được giấu kín, cho thấy sự tinh xảo trong kỹ thuật.
• Tính thẩm mỹ cao: Duy trì vẻ ngoài tối giản trong khi bên trong là một hệ thống phức tạp.

Ốc vít ẩn và sự sắp xếp dày đặc đáng ngạc nhiên

Một trong những phát hiện đáng chú ý trong quá trình teardown là sự hiện diện của một con ốc vít ẩn dưới bánh xe cuộn của máy ảnh – một lựa chọn thiết kế đôi khi được sử dụng nhưng luôn mang ý nghĩa quan trọng trong kỹ thuật máy ảnh nhỏ gọn.

Chốt ẩn này giúp cố định khung bên trong mà nếu không, sẽ khó tiếp cận từ bên ngoài. Sau khi tháo, các tấm bên trong và kết nối ribbon bổ sung bắt đầu giải phóng các cụm lớn hơn trong body.

Kolari cuối cùng đã tháo bo mạch chủ bằng cách nhấc nó cẩn thận khỏi khung bên trong sau khi ngắt kết nối nhiều cáp ribbon và các giá đỡ cấu trúc. Quá trình này cho thấy bố cục bên trong được tích hợp chặt chẽ và tối ưu không gian đến mức nào.

Bo mạch chủ và cách các linh kiện được sắp xếp dày đặc, tối ưu không gian bên trong Sigma BF.

Truy cập cảm biến và giai đoạn tháo lắp cuối cùng

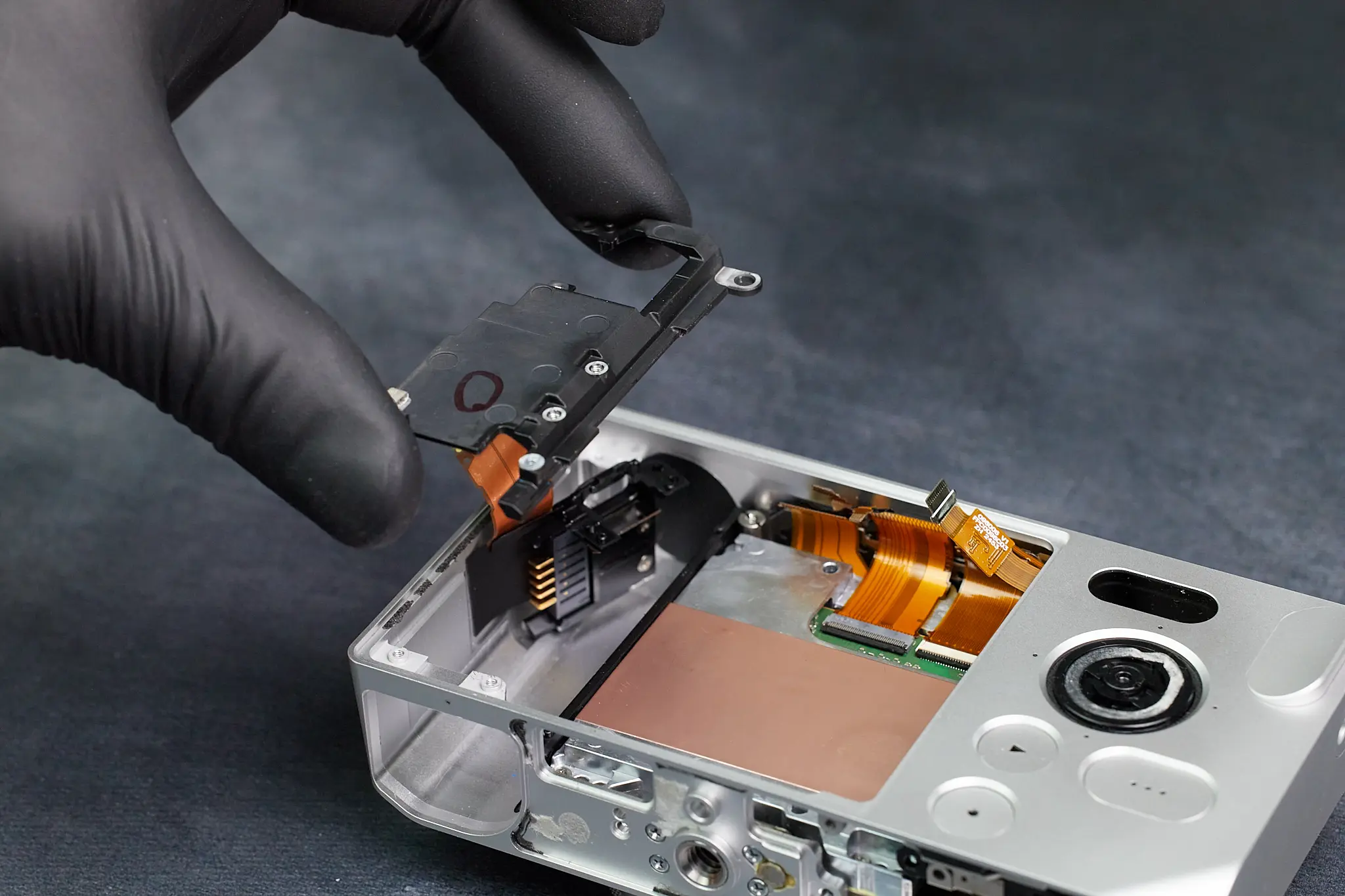

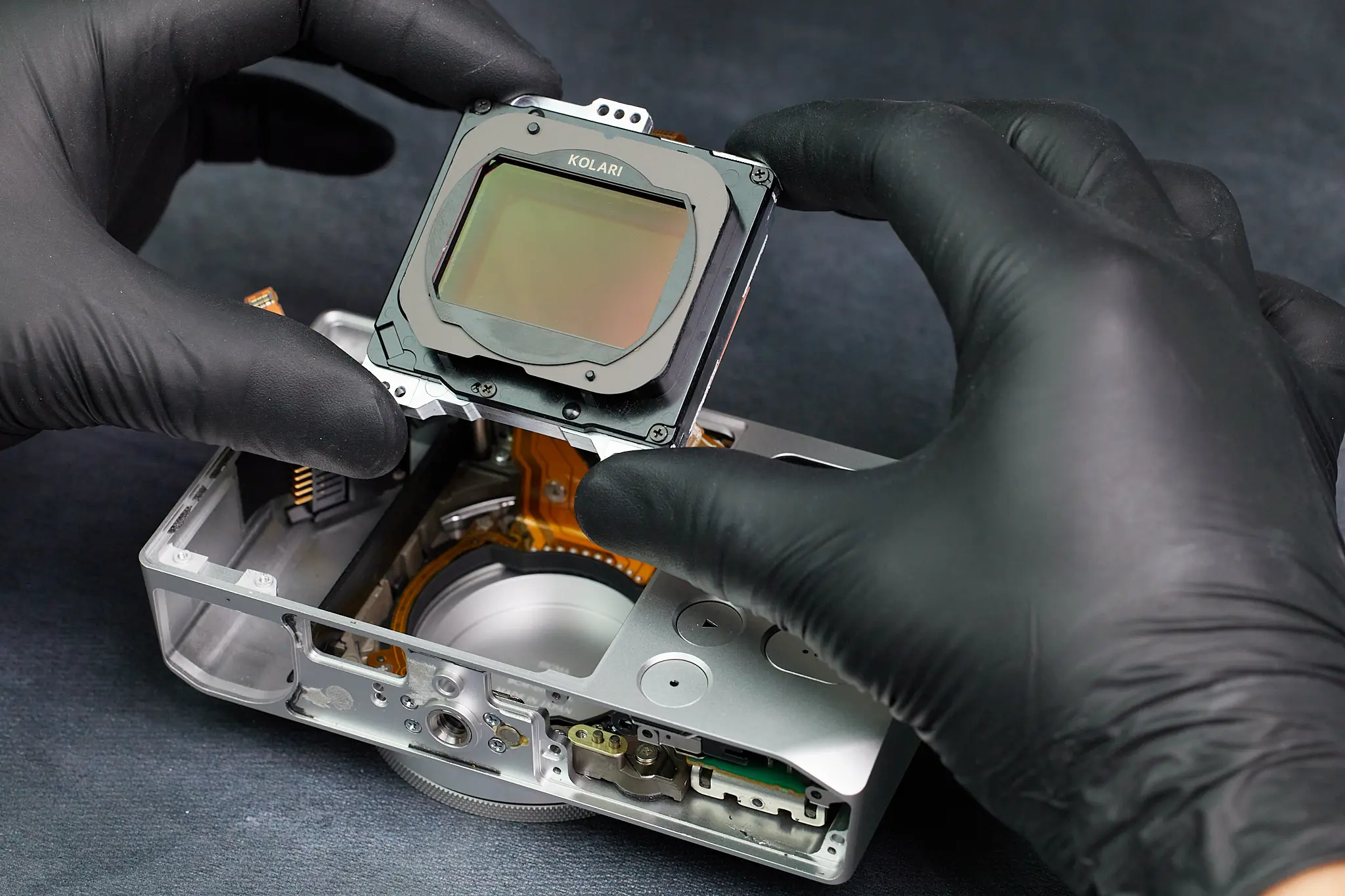

Sau khi bo mạch chủ được tháo, sự chú ý chuyển sang cụm cảm biến. Ở giai đoạn này, quá trình teardown trở nên đơn giản hơn, với rào cản còn lại chủ yếu là cấu trúc khoang pin và các ốc vít gắn kèm.

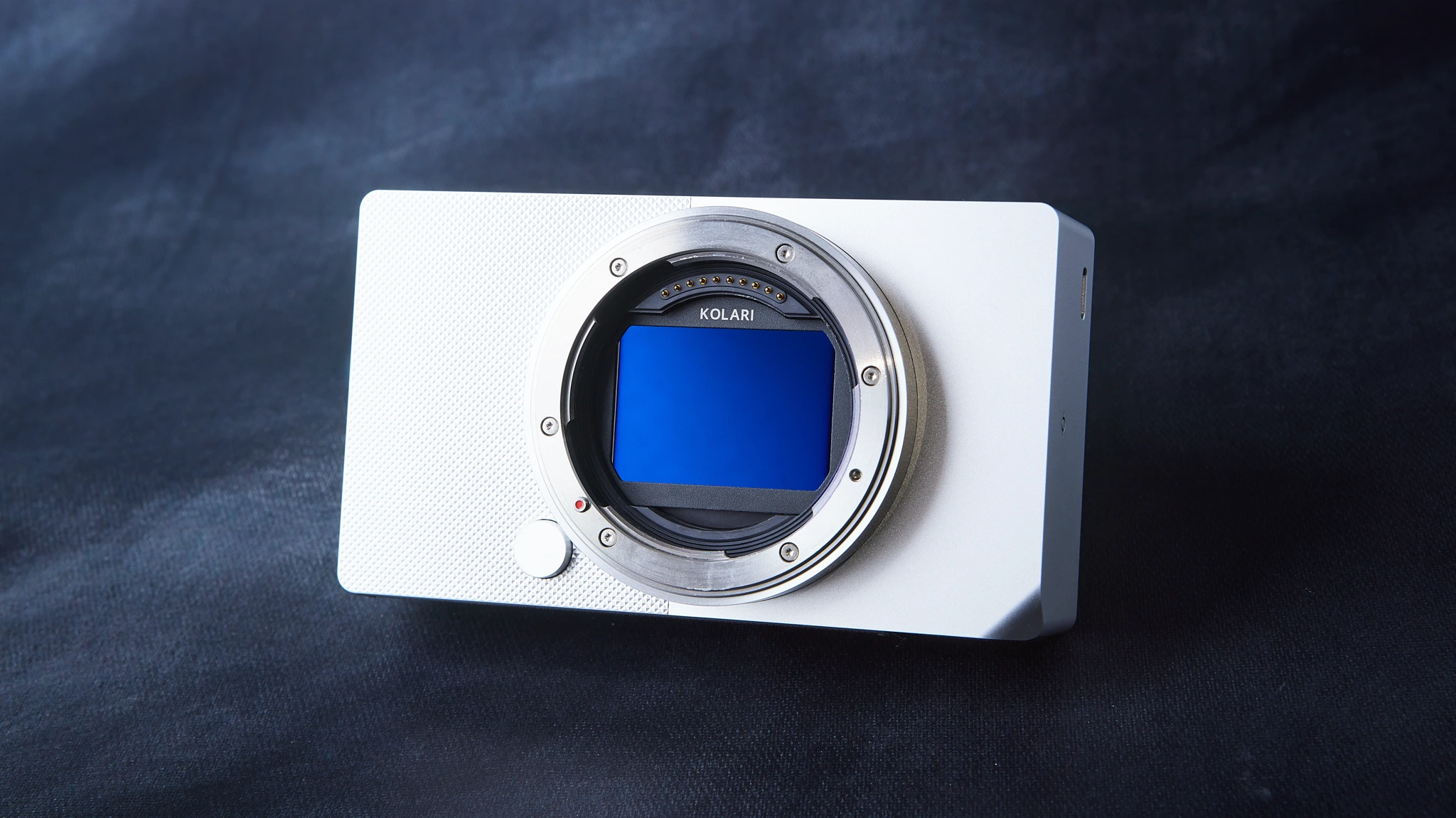

Sau khi tháo các linh kiện này, cụm cảm biến cuối cùng đã lộ diện. Theo Kolari, chỉ còn lại các ốc vít xung quanh ở giai đoạn này, giúp việc tháo cảm biến tương đối đơn giản so với các bước trước đó trong quá trình teardown.

Khoang pin cũng được tháo rời trong giai đoạn này, tiết lộ cách nó củng cố một phần độ cứng cấu trúc của kiến trúc bên trong máy ảnh. Điều này cho thấy mỗi thành phần đều có vai trò kép, vừa là chức năng, vừa là một phần của tổng thể cấu trúc vững chắc.

Tổng kết: Một chiếc máy ảnh dễ tháo lắp nhưng cực kỳ tinh gọn

Mặc dù vẻ ngoài tối giản và nội thất được đóng gói chặt chẽ, Kolari Vision kết luận rằng Sigma BF về cơ bản là một chiếc máy ảnh khá dễ tháo rời, một khi đã tìm ra đúng các điểm truy cập. Điều quan trọng nhất từ bài teardown không phải là sự phức tạp, mà là cách Sigma đã quản lý để tích hợp nhiều chức năng, hỗ trợ cấu trúc và điện tử vào một thiết kế body máy sạch sẽ và tối giản đến vậy.

Thật sự, Sigma BF là một minh chứng cho sự tài tình của kỹ thuật, cho thấy khả năng tạo ra một sản phẩm vừa đẹp mắt, vừa mạnh mẽ mà vẫn duy trì được tính "thuần túy" trong nhiếp ảnh. Đây chắc chắn là một chiếc máy ảnh dành cho những ai đánh giá cao sự tinh tế và hiệu quả tối đa từ một thiết kế tối giản.

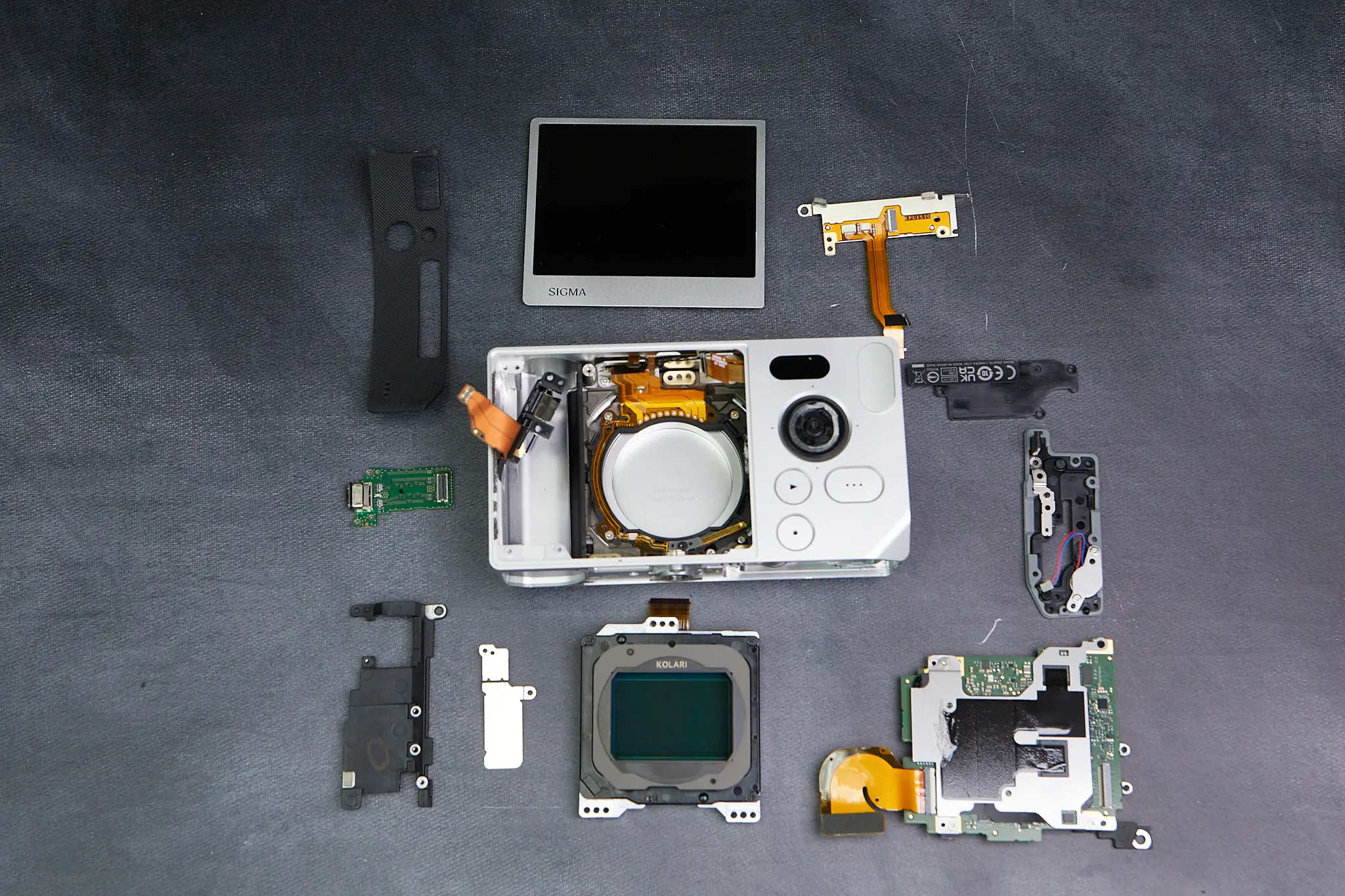

Tất cả các bộ phận của Sigma BF được sắp xếp gọn gàng sau quá trình teardown hoàn chỉnh.
